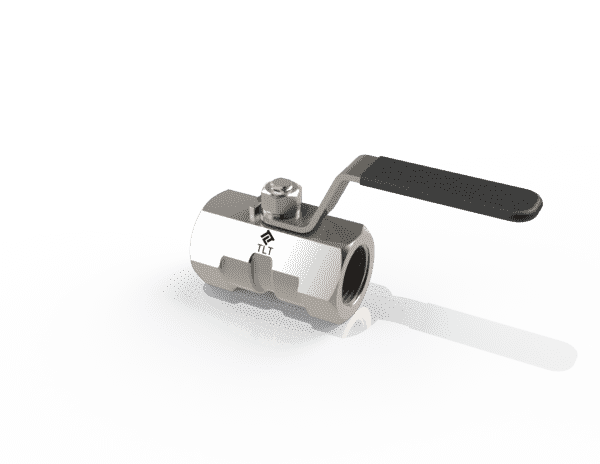

TBV11系列 内螺纹球阀

◆ 一体式结构设计

◆ PTFE密封填料

◆ 采用不锈钢阀球

◆ 最大工作压力4.0MPa

◆ 常用于仪表风等低压系统

描述

内螺纹球阀为一体式结构,阀座采用弹性密封结构,密封可靠,结构简单、体积小、重量轻、启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出;维修方便,球阀的密封圈一般都是活动的,拆卸更换都比较方便;在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。



阀门工作温度

阀体材料 填料材料
DEVLON/PTFE/PEEK/PA66
不锈钢 -29℃~120℃



工厂测试

阀门在工厂中做密封和强度试验,符合API 598和GB/T 13927要求。



H2S腐蚀环境

阀门接液材料按NACE MR0175/ISO 15156标准选择。

拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行,满足并通过第三方检测机构的HIC/SSC试验。



标准

产品标准GB/T12237-2007金属密封球阀。

设计制造标准:ASME B16.34,API608或按顾客订货要求。

螺纹标准:ASME B1.20.1、GB/T 7306.2、GB/T196、GB/T 7307等。

检查和试验按:GB/T26480-2011。













TBV11系列产品选型编码:

TBV11

P40

N8F

0

1

2

3

4



序号 代码 描述 备注
产品系列
1.1 TBV11 内螺纹球阀系列号
设计压力
2.1 P40 PN40
接口规格
3.1 M20F M20×1.5(F)
3.2 N8F 1/2″NPT(F)
3.3 RC8 Rc1/2″
材质
4.1 0 304
4.2 3 316
4.3 L 316L
