描述

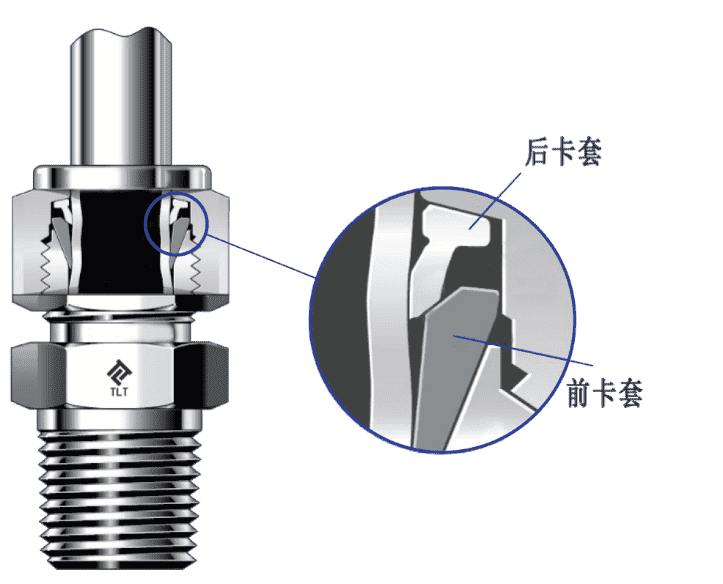

卡套接头是一个由接头本体、螺母、前后卡套组成的无扩口的机械夹持接头。卡套接头有一系列构造和材料可供选择,以满足不同程度腐蚀性流体和恶劣环境下工作的需要。
卡套接头是一个结构紧凑的夹紧密封装置。卓越的设计、精密的加工公差以及严格的质量保证程序,再加上正确的安装就形成无泄漏的全金属密封和夹持装置。
卡套接头设计及性能
① 自动对心。
② 在密封前面具有减振支持。
③ 所有部件由相同材料组成,可达到温度兼容性并具有抗腐蚀能力。
④ 具有一定弹性余量,温度变化不会产生泄漏。
⑤ 不会减弱管道有效壁厚。
⑥ 不明显减少流通面积。
⑦ 在反复拆装条件下能重复密封。
⑧ 用几何动作(11/4转)而不是扭矩达到稳定的装配。
⑨ 初始装配前后不再需要拆开检查。
如果用户混用或互换了其他不同设计原理、尺寸和公差的部件,就丧失了可预计的稳定的设计。任何厂家的卡套接头只有采用它们各自生产的部件,才能达到最好的效果。
TBF10系列产品选型编码:
TBF10 | – | T12 | S | 3 |
1 | 2 | 3 | 4 |
序号 | 代码 | 描述 | 备注 |
1 产品系列 | |||
1.1 | TBF10 | 卡套接头 系列号 | |
2 接口规格(详见各类型接头“接口代码”) | |||

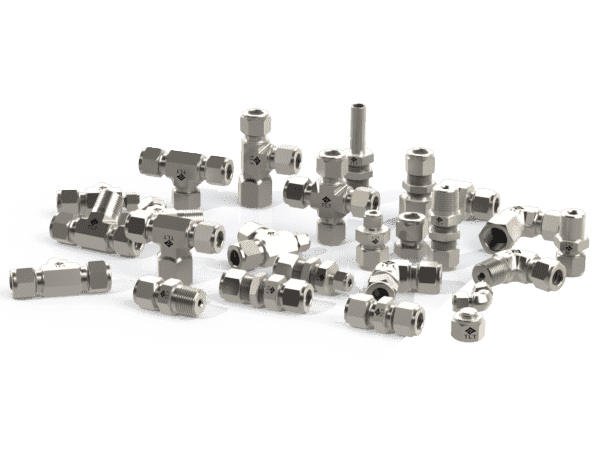

3 结构形式 | |||
3.1 | S | 直通 | |
3.2 | B | 穿板直通 | |
3.3 | K | 穿孔接头 | |
3.4 | DB | 卡套-卡套管穿板接头 | |
3.5 | L | 角通 | |
3.6 | LB | 穿板角通 | |
3.7 | W | 焊接 | |
3.8 | T | 三通 | |
3.9 | C | 四通 | |
3.10 | A | 管帽 | |
3.11 | P | 堵塞 | |
4 材质 注1 | |||
4.1 | 0 | 304 | |
4.2 | 3 | 316 |
注1:其他材料需用户指定。
说明:下列选型表中已含结构形式代码缩写。
