描述

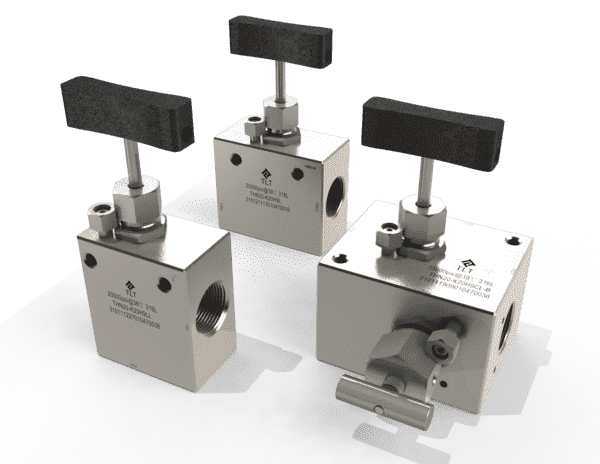

高压截止阀产品特点：
◆ Autoclave HP结构设计，最高工作压力60000psi。
◆ 阀门工作温度-40℃~350℃。
◆ 采用两段式阀杆，非旋转阀头设计，提高阀门使用寿命。
◆ 密封填料位于阀帽螺纹下方，螺纹不接触腐蚀介质，提高阀门使用寿命。
◆ 阀杆挤压加工成型，表面粗糙度达Ra0.1,减小填料摩擦，提高使用寿命。
阀门工作温度
| 阀体材料 | 填料材料 | |
| PTFE | 石墨 | |
| 不锈钢 | -40℃~230℃ | -40℃~350℃ |
工厂测试
阀门在工厂中做密封和强度试验，符合API 598和GB/T 13927要求。
H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行，满足并通过第三方检测机构的HIC/SSC试验。
THN20系列产品选型编码：
| THN20 | – | K20 | H9 | S | L | – | B |
| 1 | 2 | 3 | 4 | 5 |
| 6 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | THN20 | 高压截止阀 系列号 | |
| 2 设计压力 | |||
| 2.1 | K20 | 20000psi | |
| 2.2 | K40 | 40000psi | |
| 2.3 | K60 | 60000psi | |
| 3 接口规格（组合代码见下表） | |||
| 3.1 | H4 | 1/4”HP(F250C) | |
| 3.2 | H6 | 3/8”HP(F375C) | |
| 3.3 | H9 | 9/16”HP(F562C) | |
| 3.4 | H9X | 9/16”HP(F562C40) | |
| 4 结构形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 4.3 | T | 三通（一入二出） | |
| 4.4 | E | 三通（二入一出） | 注2 |
| 4.5 | C | 四通（一入三出） | |
| 5 材质 注1 | |||
| 5.1 | 6 | Incoly625 | |
| 5.2 | 8 | Incoly825 | |
| 5.3 | L | 316L | |
| 5.4 | C | Hastelloy C-276 | |
| 6 附加要求 | |||
| 6.1 | -B | 带独立泄放阀 | 注3 |
注1：其他材料需用户指定。
注2：三通截止阀（二入一出）在实际应用中，常将其中一个入口作为出口使用，见原理图。
注3：独立泄放阀只能在两个及以上出口的阀门结构上选配。
