描述
CSV系列产品选型编码：
|
CSV |
– |
P160 |
3 |
– |
100N8F |
|
1 |
|
2 |
3 |
|
4 |
| 序号 | 代码 | 描述 | 备注 |
| 1 产品系列 | |||
| 1.1 | CSV | 冷凝容器 系列号 | |
| 2 设计压力 | |||
| 2.1 | P160 | PN160 | |
| 2.2 | P250 | PN250 | |
| 3 材质 注1 | |||
| 3.1 | 0 | 304 | |
| 3.2 | 3 | 316 | |
| 3.3 | L | 316L | |
| 4 尺寸及接口（见下表） | |||
注1：其他材料需用户指定。
| 尺寸及接口代码 | 直径
D, mm |
长度
L, mm |
接口
规格 |
备注 |

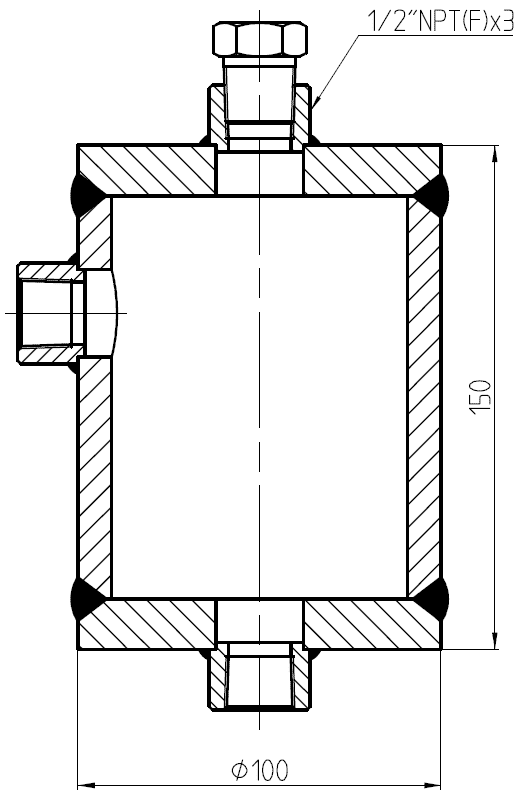

| 100N8F | 100 | 150 | 1/2”NPT(F) | 图1 |

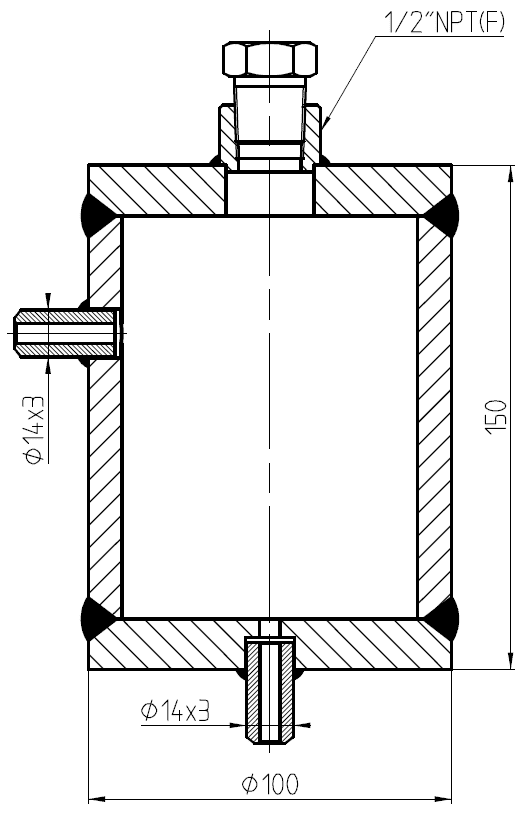

| 100B14 | 100 | 150 | 14×3 BW
14×4 BW |
图2 |
| 100T8 | 100 | 150 | 1/2”OD卡套 注1 | 图3 |
注1: 卡套接口冷凝容器设计压力只有PN160。
