描述

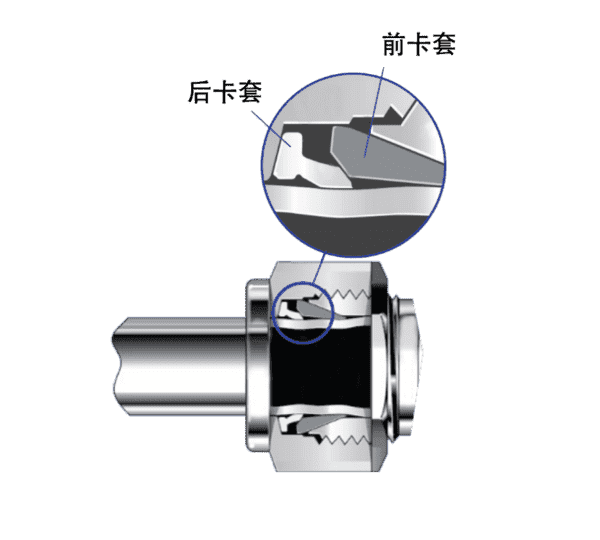

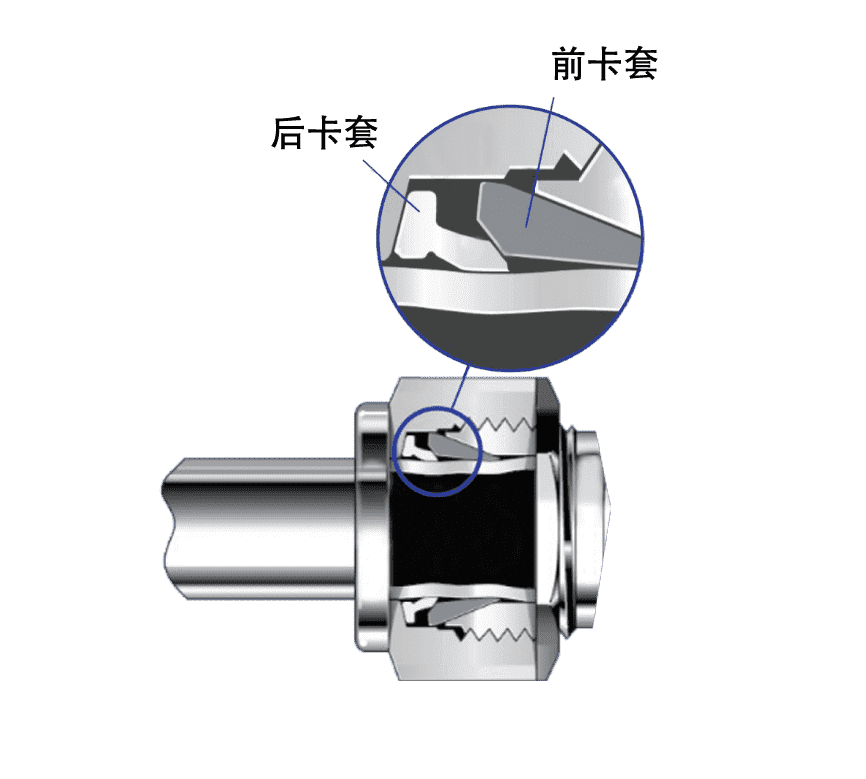

卡套接头是一个由接头本体、螺母、前后卡套组成的无扩口的机械夹持接头。卡套接头有一系列构造和材料可供选择,以满足不同程度腐蚀性流体和恶劣环境下工作的需要。
卡套接头是一个结构紧凑的夹紧密封装置。卓越的设计、精密的加工公差以及严格的质量保证程序,再加上正确的安装就形成无泄漏的全金属密封和夹持装置。
卡套接头设计及性能
① 自动对心。
② 在密封前面具有减振支持。
③ 所有部件由相同材料组成,可达到温度兼容性并具有抗腐蚀能力。
④ 具有一定弹性余量,温度变化不会产生泄漏。
⑤ 不会减弱管道有效壁厚。
⑥ 不明显减少流通面积。
⑦ 在反复拆装条件下能重复密封。
⑧ 用几何动作(11/4转)而不是扭矩达到稳定的装配。
⑨ 初始装配前后不再需要拆开检查。
如果用户混用或互换了其他不同设计原理、尺寸和公差的部件,就丧失了可预计的稳定的设计。任何厂家的卡套接头只有采用它们各自生产的部件,才能达到最好的效果。
阀门工作温度
阀体材料 | 填料材料 | |
PTFE | 石墨 | |
不锈钢 | -40℃~230℃ | -40℃~350℃ |
工厂测试
阀门在工厂中做密封和强度试验,符合API 598和GB/T 13927要求。
H2S腐蚀环境
阀门接液材料按NACE MR0175/ISO 15156标准选择。
拓力泰公司采用的316L材料长期按NACE MR0175/ISO 15156标准执行,满足并通过第三方检测机构的HIC/SSC试验。

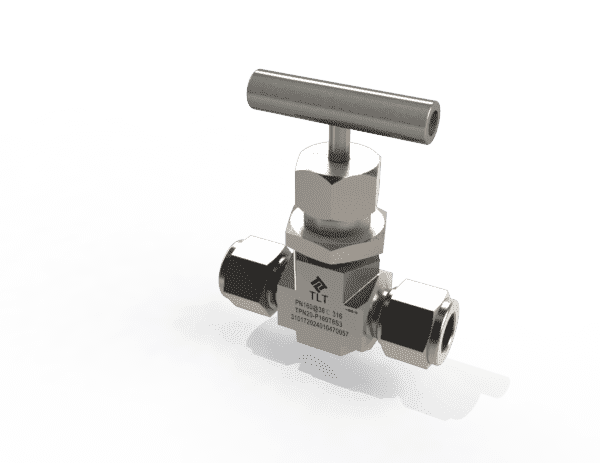

TPN20系列产品选型编码:
TPN20 – P160 T12 S L
1 2 3 4 5
序号 | 代码 | 描述 | 备注 |
1 产品系列 | |||
1.1 | TPN20 | 通用卡套针阀 系列号 | |
2 设计压力 | |||
2.1 | P160 | PN160 | |
3 接口规格 | |||
3.1 | T4 | 1/4”OD | |
3.2 | T6 | 3/8”OD | |
3.3 | T8 | 1/2”OD | |
3.4 | T12 | 3/4”OD | |
3.5 | T16 | 1”OD | |
3.6 | T6M | Φ6 mm | |
3.7 | T8M | Φ8 mm | |
3.8 | T10M | Φ10 mm | |
3.9 | T12M | Φ12 mm | |
4 结构形式 | |||
4.1 | S | 直通 | |
4.2 | L | 角通 | |
4.3 | T | 三通 | |
5 材质 注1 | |||
5.1 | 0 | 304 | |
5.2 | 3 | 316 | |
5.3 | L | 316L |
注1:其他材料需用户指定。
